[MongoDB] Linux 서버 샤딩 (Sharding) 구성하기

샤딩 개념의 이해

위 사진은 몽고DB 의 샤딩구성요소이다.



• Mongos
• 라우터의 역할을 하는 몽구스는 애플리케이션과 샤드 클러스터 간의 인터페이스를 제공한다.
• 별도의 데이터를 가지고 있지 않으며 설정서버의 메타 정보로 데이터를 각 샤드에 전달한다.
• Config Server
• 설정 서버는 클러스터의 메타 데이터와 설정을 저장한다.
• Mongos의 DB path 도 설정서버를 바라본다.
• Replica set 구성으로 설정해야한다.
• Shard
  • 데이터 저장 단위가 되는 기본 인스턴스
  • Replica set 구성으로 설정해야한다.
  • 1개 이상의 인스턴스를 설정할 수 있다.



Replica Set (복제) 개념 이해

구성요소

• Primary
  • Master Mongo 서버, 쓰기만 하는 인스턴스
  • 본인 DB 에도 적재한다.
  • Secondary 에 복제하는 역할이다.
• Secondary
  • 읽기를 지원하는 DB 이며 Primary 가 될 수 있는 자격을 가졌다.
• Arbiter
  • 일종의 감시자이며 Primary 가 죽으면 Secondary 를 투표하는 역할을 지닌다.



샤딩 방식 종류

- 샤딩 설정시 특정 컬렉션의 인덱스를 기준으로 Range 샤딩, Hashed 샤딩 설정을 할 수 있다.

- Range 는 인덱스의 값에 따라서, Hashed 는 HashFunction 을 통해서 샤딩이 결정된다.

- 본 설명에서는 Hashed 방식으로 설정하였다.

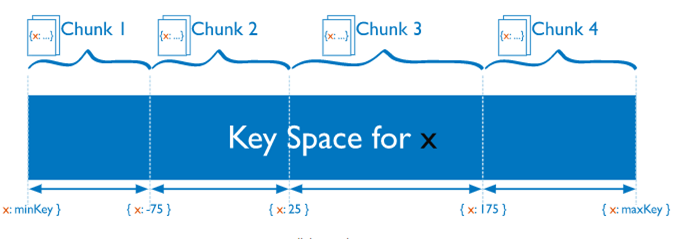

Range 방식



Hashed 방식

sh.shardCollection(“db.collection", {"_id": "hashed"})
sh.shardCollection(“db. collection", {"_id": 1})





샤딩 구성 하기

- MongoDB 공식 홈페이지 https://www.mongodb.com/try/download/community

MongoDB Community Download

에서 CentOS 7 기준 community Server 파일을 다운받아 구성하였다.

wget os별_MongoDB_downlink
tar -xvf 다운파일

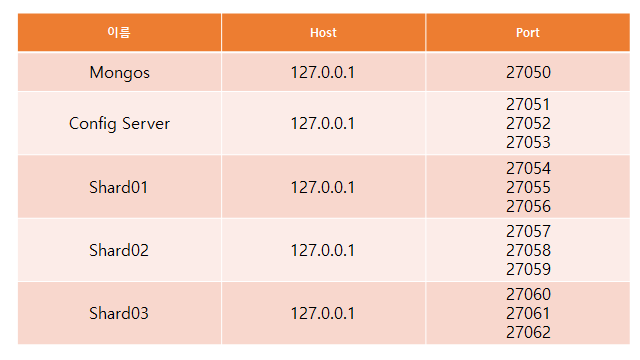

Host 및 Port 정보

- 전체 인스턴스 구조를 다음표 처럼 구성할 것이다.

1. 폴더 구성

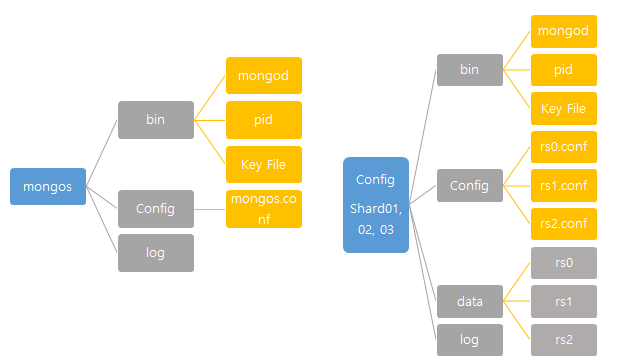

폴더 구조

- Mongos 는 데이터가 존재 하지 않는 구조로 구성하고

- Config Server, Shard01, Shard02, Shard03 는 레플리카 셋 구성을 바탕으로 한 폴더구조로 구성한다.

- 위 구조를 기준으로 .conf 파일을 수정하고, 각 경로 설정을 변경해준다.





2. conf 파일 수정

• Shard01, 02, 03 Server .conf 파일 - 각각 다음 정보를 참고하여 작성한다.

# where to write logging data.
systemLog:
  destination: file
  logAppend: true
  path: /mongodbPath/shard01/log/rs0.log

# Where and how to store data.
storage:
  dbPath: /mongodbPath/shard01/rs0
  journal:
    enabled: true
  engine: wiredTiger
  wiredTiger:
    engineConfig:
      cacheSizeGB: 16

# how the process runs
processManagement:
  fork: true
  pidFilePath: /mongodbPath/shard01/rs0.pid
  timeZoneInfo: /usr/share/zoneinfo

# network interfaces
net:
  port: 27054
  bindIp: ::,0.0.0.0

#security:
#  keyFile: /mongodbPath/shard01/mongodb-keyfile
#  authorization: enabled

#operationProfiling:

replication:
  replSetName: "shard01"

sharding:
  clusterRole: shardsvr



• config Server .conf 파일 - replica 구성에 맞추어 각각 다음을 참고하여 작성한다.

# where to write logging data.
systemLog:
  destination: file
  logAppend: true
  path: /mongodbPath/configSvr/log/config01.log

# Where and how to store data.
storage:
  dbPath: /mongodbPath/configSvr/rs0
  journal:
    enabled: true
  engine: wiredTiger
  wiredTiger:
    engineConfig:
      cacheSizeGB: 16

# how the process runs
processManagement:
  fork: true
  pidFilePath: /mongodbPath/configSvr/rs0.pid
  timeZoneInfo: /usr/share/zoneinfo

# network interfaces
net:
  port: 27051
  bindIp: ::,0.0.0.0

#security:
#  keyFile: /mongodbPath/configSvr/mongodb-keyfile
#  authorization: enabled

#operationProfiling:

replication:
  replSetName: "config"

sharding:
  clusterRole: configsvr



• mongos .conf 파일

# where to write logging data.
systemLog:
  destination: file
  logAppend: true
  path: /mongodb/mongos.log

# how the process runs
processManagement:
  fork: true
  pidFilePath: /mongodb/router/mongos.pid
  timeZoneInfo: /usr/share/zoneinfo

# network interfaces
net:
  port: 27050
  bindIp: ::,0.0.0.0

security:
  keyFile: /mongodb/router/mongodb-keyfile

sharding:
  configDB: "config/127.0.0.1:27051,127.0.0.1:27052,127.0.0.1:27053"



3. 실행

- Mongos 이외 Config Server, Shard01, 02, 03 (각 모든 노드) 실행

./mongod –f /mongodb/shard01/config/rs0.conf
./mongod –f /mongodb/shard01/config/rs1.conf
./mongod –f /mongodb/shard01/config/rs2.conf



4. Replica Set Initiate

- 각 클러스터의 첫번째 노드에 접속하여 복제 구성을 초기화 한다.

ex) config: 27050, shard01: 27054, shard02: 27057, shard03: 27060

./mongo --port=27050

- admin DB 를 지정한다.

use admin

- (주의) 클러스터 구성이 분리되어 있을 시 모든 Replica Set 설정은 Host 주소로 설정한다!!

rs.initiate( {
   _id : "shard01",
   members: [
      { _id: 0, host: "127.0.0.1:27054" },
      { _id: 1, host: "127.0.0.1:27055" },
      { _id: 2, host: "127.0.0.1:27056" }
   ]
})

rs.initiate( {
   _id : "shard02",
   members: [
      { _id: 0, host: "127.0.0.1:27057" },
      { _id: 1, host: "127.0.0.1:27058" },
      { _id: 2, host: "127.0.0.1:27059" }
   ]
})


rs.initiate( {
   _id : "shard03",
   members: [
      { _id: 3, host: "127.0.0.1:27060" },
      { _id: 4, host: "127.0.0.1:27061" },
      { _id: 5, host: "127.0.0.1:27062" }
   ]
})


rs.initiate( {
   _id : "config",
   members: [
      { _id: 0, host: "127.0.0.1:27051" },
      { _id: 1, host: "127.0.0.1:27052" },
      { _id: 2, host: "127.0.0.1:27053" }
   ]
})



5. 유저 생성 - 몽구스 제외 각 ReplicaSet Primary

- admin DB 를 지정한다.

use admin

config:PRIMARY> admin = db.getSiblingDB("admin")

config:PRIMARY> admin.createUser(
 {
 user: "admin",
 pwd: "admin",
 roles: [ { role: "userAdminAnyDatabase", db: "admin" }]
 }
)

db.getSiblingDB("admin").createUser(
  {
    "user" : "clusterAdmin",
    "pwd" : "clusterAdmin",
    roles: [ { "role" : "clusterAdmin", "db" : "admin" } ]
  }
)



6. Key file 생성

openssl rand –base64 400 > /폴더경로/mongodb-keyfile

- (주의) chmod 400 아닐시 실행 되지 않음!



7. Key file 모든 Config 폴더 아래 Copy



8. Key file 관련 주석 해제 후 다시 실행

- Config Server, Shard01, 02, 03 서버 하위 .conf 파일

#security:
#  keyFile: /mongodb/shard01/mongodb-keyfile
#  authorization: enabled

-----------------------------------------------

security:
  keyFile: /mongodb/shard01/mongodb-keyfile
  authorization: enabled

- 실행

./mongo --port=27050



9. Mongos 실행 후 addShard 및 enableSharding

- admin DB 를 지정 후 계정 접근

use admin
db.auth("user","pw")

- 3개의 ReplicaSet 을 addShard

sh.addShard("shard01/127.0.0.1:27054, 127.0.0.1:27055, 127.0.0.1:27056")
sh.addShard("shard02/127.0.0.1:27057, 127.0.0.1:27058, 127.0.0.1:27059")
sh.addShard("shard03/127.0.0.1:27060, 127.0.0.1:27061, 127.0.0.1:27062")

sh.enableSharding(“db이름”)



10. 특정 컬렉션 hashed 설정

sh.shardCollection("dbName.collection", {"_id": "hashed"})

- 컬렉션이 가지고 있는 키 중에서 하나를 지정하여 hashed (또는 Range) 방식으로 설정한다.





확인

mongos> use admin
mongos> db.auth("","")
mongos> sh.status()
--- Sharding Status ---
  sharding version: {
        "_id" : 1,
        "minCompatibleVersion" : 5,
        "currentVersion" : 6,
        "clusterId" : ObjectId("60f0e7271cb7762864928188")
  }
  shards:
        {  "_id" : "shard00",  "host" : "shard01/127.0.0.1:27054,127.0.0.1:27055,127.0.0.1:27056",  "state" : 1 }
        {  "_id" : "shard01",  "host" : "shard02/127.0.0.1:27057,127.0.0.1:27058,127.0.0.1:27059",  "state" : 1 }
        {  "_id" : "shard02",  "host" : "shard03/127.0.0.1:27060,127.0.0.1:27061,127.0.0.1:27062",  "state" : 1 }
